题目：先序递归建立二叉树
1. 需求分析
任务描述： 用先序递归过程建立二叉树（存储结构：二叉链表），要求：输出二叉树的四种表示法之一。
输入/输出要求：
-
输入形式：一行字符串，表示先序序列，
*代表空树，如：abc**d**e**。 -
输出形式：二叉树的四种表示法之一。本实验选择树形表示法，画出二叉树对应的字符画，定义如下：
-
对于满二叉树：
-
定义 1 级满二叉树的字符画为一个带有节点编号的六边形字符画，宽度 \(w(1) = 4\)，高度 \(h(1) = 3\)，二叉树的深度 \(d(1) = 1\)；
-
定义 \(i (i > 1)\) 级满二叉树的字符画为两个 \(i - 1\) 级满二叉树的字符画间隔两个空格左右拼接到一起，然后从最上方的两个节点分别使用 '/' 和 '\' 字符向中心聚拢，并且相聚时 1 级满二叉树的字符画表示根节点，宽度 \(w(i) = (w(i - 1) + 1) \times 2\)，高度 \(h(i) = 3 \times 2^{i - 1}\)，二叉树的深度 \(d(i) = i\)；
如下图所示为2级满二叉树：
如下图所示为3级满二叉树：
-
-
对于非满二叉树：其图像是满二叉树的情况，移除不存在的节点和边，并替换为空格字符。
-
为便于观察，在输出图形最外层添加
*包裹。 -
值范围：输入长度小于 100字符。结点编号为单字符的ASCII字符，*表示空树。
-
特殊情况：如果输入的是空树
*。则输出一行字符串Empty tree!。
功能要求：
- 根据输入的先序序列正确构建二叉树。
- 根据构建的二叉树正确输出其树形表示法。
测试用例：
| 输入 | 输出 | 说明 |
|---|---|---|
* |
 |
空树 |
a** |
 |
单结点的树 |
abc**d**e |
 |
一般情况 |
2. 概要设计
解决思路：
- 使用先序递归的方法建树。
- 记录树的深度、结点父子关系等信息。
- 画出单个结点的字符画。
- 根据父子关系画出边的连接关系。
- 使用*包裹字符画。
- 打印字符画树形图。
数据结构：
使用二叉链表存储
typedef struct BiTNode {
ElemType data;
struct BiTNode *lc, *rc;
int id; // 编号字段，用于字符画
} BiTNode, *BiTree;
模块关系：
build：使用先序递归建立二叉树。assign_ids_and_relations：先序遍历二叉树，给结点编号并处理深度和父子关系。draw_node：画出单个结点的字符画。draw_line：画出两个结点之间的边。draw：根据父子关系和深度，调用draw_node和draw_line画出整颗二叉树。print_canvas：画出二叉树周围的*。destroy：销毁二叉树。main：主函数，根据输入建树、画树并退出。
3. 详细设计
关键算法：
建树的过程是本实验的核心，采用先序递归的算法进行建树。
build函数的职责是，构建当前后缀字符串所对应的树。当遍历到字符串末尾时，返回空树；当遍历到*时，返回空树并让指针指向下一个字符；否则以当前字符建立根节点，递归构建左子树和右子树。
流程图：
flowchart TD
A([开始]) --> B{当前字符 **pp}
B -->|是 '\\0'| C[返回 NULL]
B -->|是 '*'| D["指针后移 (*pp)++"]
D --> C
B -->|非结束和'*'| E[分配新节点内存]
E --> F{分配成功?}
F -->|是| G[节点赋值: node->data = **pp]
G --> H["指针后移 (*pp)++"]
H --> I["递归构建左子树 node->lc = build(pp)"]
I --> J["递归构建右子树 node->rc = build(pp)"]
J --> K[返回节点指针 node]
F -->|否| L[打印错误 'malloc failed']
L --> M[退出程序 EXIT_FAILURE]
C --> K
K --> N([结束])
函数调用关系图：
flowchart TD
A["main"] --> B["build"]
A --> C["assign_ids_and_relations"]
A --> D["init_dep"]
A --> E["draw"]
A --> F["print_canvas"]
A --> G["destroy"]
E --> H["draw_node"]
E --> I["draw_line"]
调用关系说明：
main- 首先调用
build(char **pp) 递归构建二叉树结构。 - 接着调用
assign_ids_and_relations(BiTree u, int depth) 为每个节点分配编号、填充lson[]/rson[]/fa[]，计算整棵树的最大深度。 - 然后调用
init_dep(int u, int d) 自上而下计算每个节点绘图时的垂直偏移量，init_dep本身递归遍历所有编号节点。 - 调用
draw(int u, int x, int y) 在画布上绘制节点和连线，过程中会：- 调用
draw_node(int i, int j, int num) 画单个节点的框和编号字符； - 调用
draw_line(int x, int y, int u, int v, char c) 画从父节点到子节点的连线； - 并递归调用自身来绘制所有子树。
- 调用
- 调用
print_canvas() 扫描并输出画布内容，用*绘制边框。 - 最后调用
destroy(BiTree root) 递归释放所有树节点，避免内存泄漏。 build- 根据先序带
*标记的字符串，递归创建左右子节点，直到读到'\0'或'*'为止。 assign_ids_and_relations- 深度优先遍历二叉树，
- 为每个节点生成自增
id， - 记录其左右孩子编号到
lson[id]/rson[id]并设置fa[child] = id， - 按需更新全局
tree_depth。
- 为每个节点生成自增
init_dep- 以根节点为起点，按层级调用自身，
- 使用全局深度
k计算每个节点向下绘制时的高度间隔dep[u] = get_hight(k - depth)。 draw- 对每个节点调用
draw_node， - 对每条父子关系调用
draw_line， - 并递归绘制其左右子树。
draw_node- 负责在二维数组
a上按固定格式绘制节点外框和编号字符。 draw_line- 负责在二维数组
a上绘制从(x,y)到(u,v)的对角线，作为父子连线。 print_canvas- 扫描
a数组中非空字符的边界， - 在边界用
*输出外框，其余位置输出原有字符。 destroy- 后序遍历释放二叉树所有节点，回收内存。
4. 调试分析
问题与解决：
- 一开始使用数组下标来访问字符串，过于繁琐，改用
char*和char**。 - 字符画一开始没考虑空树的情况，空树时会输出乱码，改为特判，输出
Empty Tree!。
改进方向：
- 支持更多二叉树的表示法。
5. 用户使用说明
运行环境：GCC 13.2.0
编译运行后，输入一行使用*表示空树的先序序列字符串。
输入示例：
abc**d**e

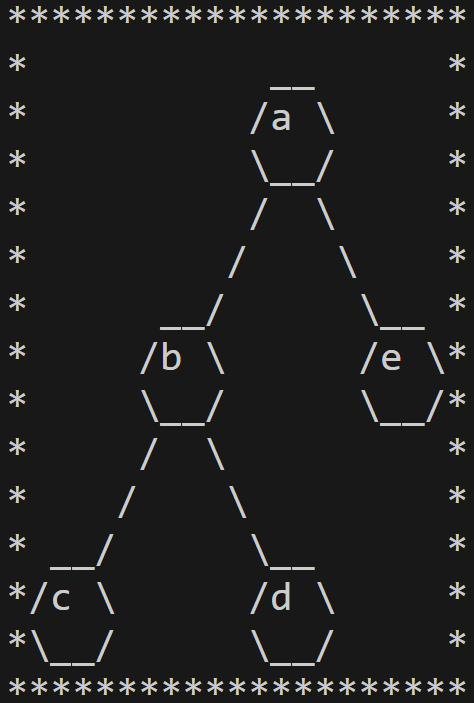

输出示例：
*********************
* __ *
* /a \ *
* \__/ *
* / \ *
* / \ *
* __/ \__ *
* /b \ /e \*
* \__/ \__/*
* / \ *
* / \ *
* __/ \__ *
*/c \ /d \ *
*\__/ \__/ *
*********************
6. 测试结果
输入1：
ABC**D**EF**G**
输出1：
************************
* __ *
* /A \ *
* \__/ *
* / \ *
* / \ *
* / \ *
* __/ \__ *
* /B \ /E \ *
* \__/ \__/ *
* __/ \__ __/ \__ *
*/C \ /D \ /F \ /G \*
*\__/ \__/ \__/ \__/*
************************
输入2：
abcd**ef**g****
输出2：
************************************************
* __ *
* /a \*
* \__/*
* / *
* / *
* / *
* / *
* / *
* / *
* / *
* / *
* / *
* / *
* / *
* / *
* / *
* / *
* / *
* / *
* / *
* / *
* / *
* / *
* / *
* __/ *
* /b \ *
* \__/ *
* / *
* / *
* / *
* / *
* / *
* / *
* / *
* / *
* / *
* __/ *
* /c \ *
* \__/ *
* / \ *
* / \ *
* / \ *
* __/ \__ *
*/d \ /e \ *
*\__/ \__/ *
* __/ \__ *
* /f \ /g \ *
* \__/ \__/ *
************************************************
输入3：
$**
输出3：
******
* __ *
*/$ \*
*\__/*
******
输入4：
*
输出4：
Empty tree!
经测试，满二叉树、非满二叉树、单个结点的树、空树、特殊字符编号均能正确输出结果。
